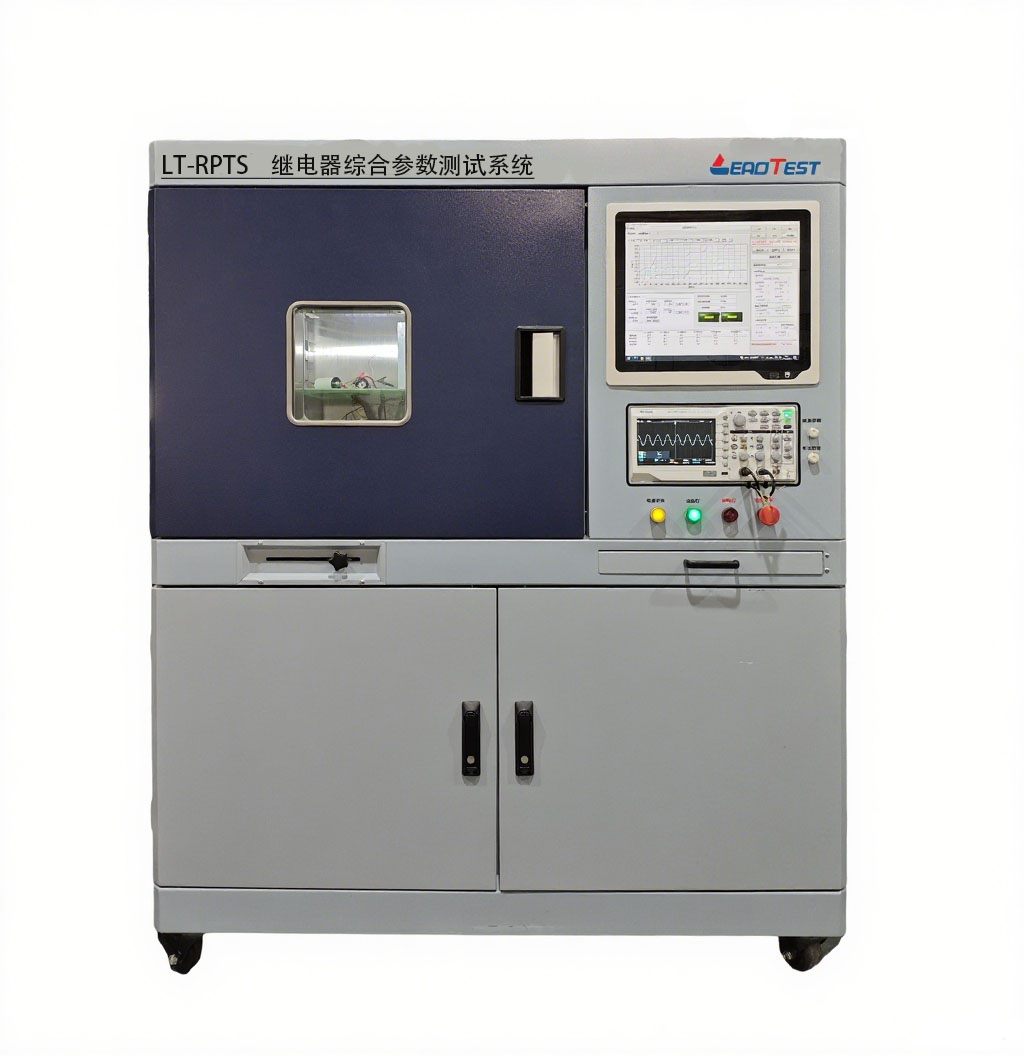

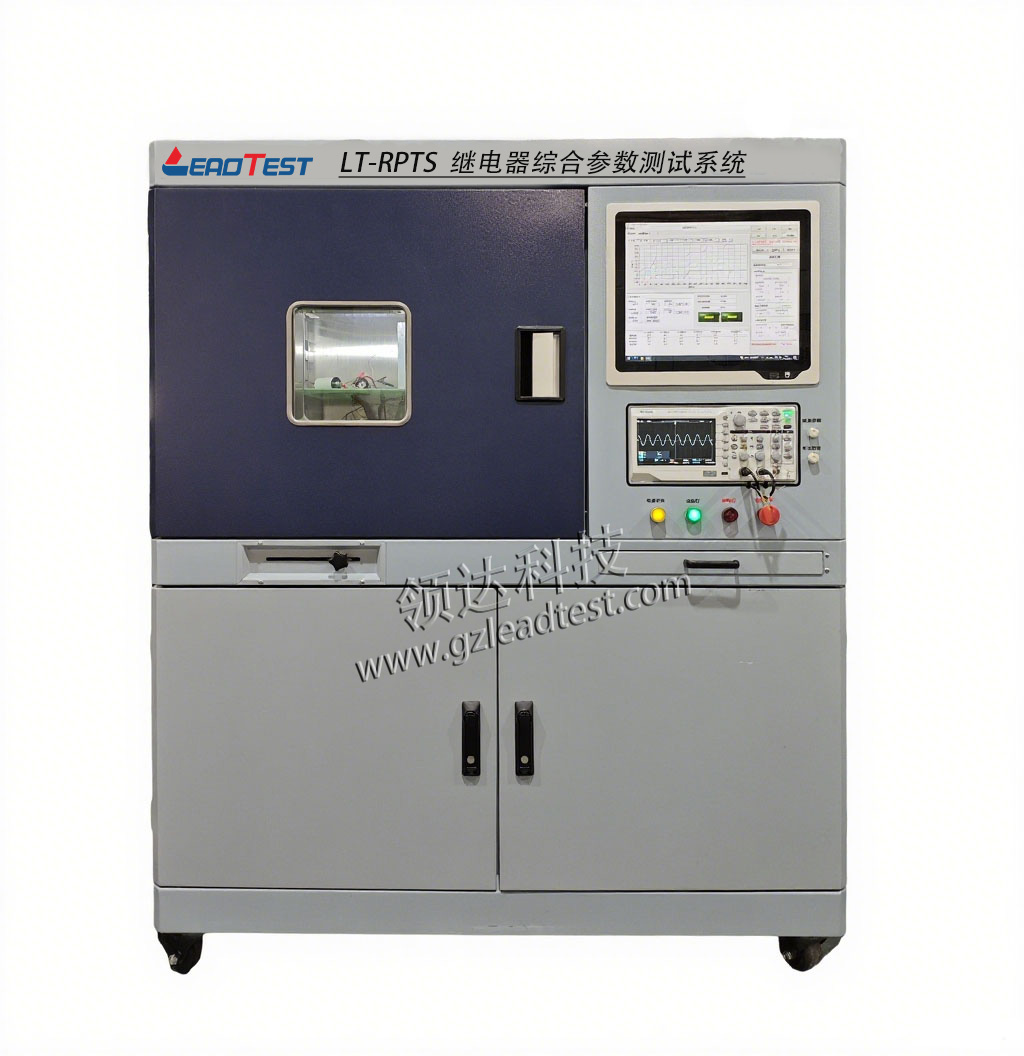

产品详情LT-RPTS继电器综合参数测试系统
LT-RPTS继电器综合参数测试系统是领达科技推出的新一代智能化测试平台，专为电磁继电器和固态继电器的全参数检测而设计。本系统采用模块化架构，集成高精度电阻测试仪、多通道示波器等核心设备，通过工控机统一控制，实现从基础参数到动态特性的全自动化测试，满足军工、汽车电子等领域对继电器性能的严苛要求。
l全参数测试：
○电磁继电器：绕组电阻（4Ω-40kΩ）、触点电阻（100mΩ-10Ω）、动作时间（100ns-100ms）等
○固态继电器：输入接通电压（0-50V）、关断时间（0-100ms）、输出接通电阻（1mΩ-100kΩ）等
l动态特性分析：
○实时捕获触点回跳波形（分辨率100ns），自动计算稳定时间
○8通道同步采样（总采样率4G/s），支持抖动分析
l数据管理：
○测试结果自动保存为Excel格式
○支持MES系统数据对接，实现生产全流程追溯
l军工级精度：
○触点电阻测试精度±0.5%（分辨率0.1mΩ）
○时间参数测量误差±1%（±50ns）
l智能化操作：
○定制化测控软件，一键生成测试报告
○波形自动分析功能，减少人工判读误差
l高兼容性设计：
○可适配4组不同触点结构的继电器
○支持电磁继电器与固态继电器混合测试
l汽车电子：车载继电器（如PCB继电器）的批次检测
l工业控制：PLC配套继电器的出厂检验
l军工领域：航空航天用高可靠性继电器的筛选测试
l质检机构：依据GJB等标准进行认证测试
电磁继电器测试参数测试技术指标 | |||
测试参数 | 测试范围 | 分辨率 | 最高精度（fs） |
绕组电压 | 0～150V | 0.01V | ±0.25%±0.02V |
绕组电阻 | 4Ω～40KΩ | 0.1Ω | ±0.25% |
触点电阻 | 100mΩ、1Ω、10Ω(3 量程) | 0.1mΩ | ±0.5%±1mΩ |
动作时间 | 100ns-100mS | 50ns | ±1%±50ns |
同步时间 | 100ns-100mS | 50ns | ±1%±50ns |
回跳时间 | 0～6.5mS | 100ns | ±1%±100ns |
稳定时间 | 0～6.5mS | 100ns | ±1%±100ns |
绝缘阻抗 | 1000MΩ（±1.0%） 10G（±5.0%） | 10KΩ | ±1.0% |
介质耐压 | 1000V（交流有效值） | 0.1V | ±0.5% |
测试触点组 | 4 组 | ||
固态继电器测试参数测试技术指标 | |||
测试参数 | 测试范围 | 分辨率 | 最高精度（fs） |
输入接通电压 | 0~50V | 0.01V | ±0.25%±0.02V |
输入接通电流 | 0~1000mA | 1mA | ±0.25%±1mA |
输入关断电压 | 0~50V | 0.01V | ±0.25%±0.01V |
输出接通电阻 | 1mΩ~100kΩ | 0.1mΩ | ±0.5%±1mΩ |
输出电压降 | 0~50V | 0.01V | ±0.25%±0.02V |
接通时间 | 0~100mS | 10ns | ±0.1%±100ns |
关断时间 | 0~100mS | 10ns | ±0.1%±100ns |
输入电流 | 0~1000mA | 1mA | ±0.25%±1mA |
