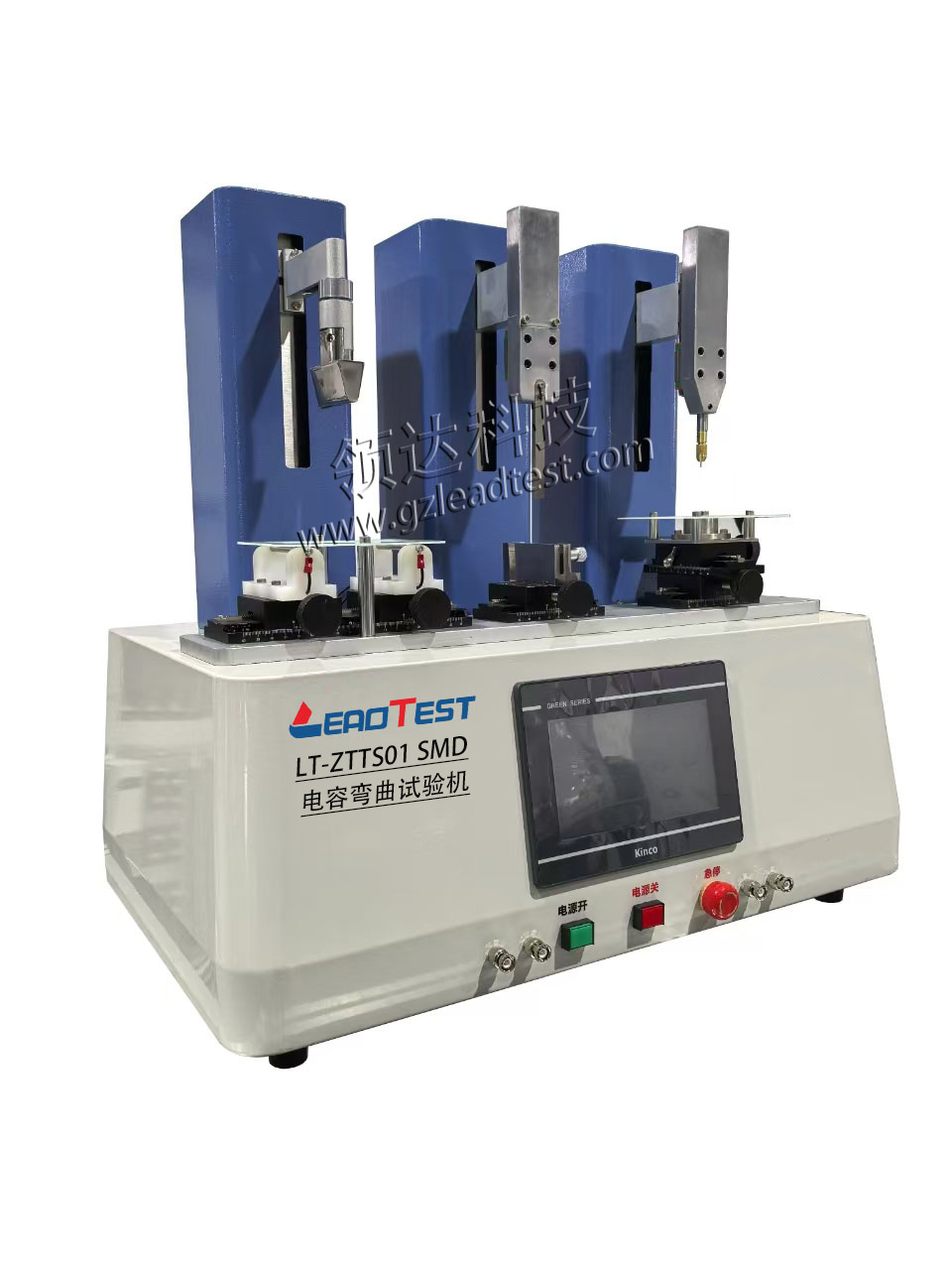

产品详情LT-ZTTS01 SMD电容弯曲试验机
TLC-ZTTS01 SMD电容弯曲试验机是专为表面贴装元器件（SMD）设计的机械强度测试设备，符合GB/T2423.60-2008（等同IEC 60068-2-21）及AEC-Q200标准要求。通过PLC+闭环步进电机精准控制，结合7寸触摸屏操作界面，实现基板弯曲、推脱、剪切三种试验模式，适用于电子元器件制造、汽车电子及军工领域的可靠性验证。
l多模式测试：
○基板弯曲试验：模拟PCB装配应力，弯曲深度1~4mm可调（精度±0.1mm）
○推脱试验：10N推力测试（误差±1%），评估焊点粘附强度
○剪切试验：5N/10N双向剪切力测试，验证器件机械稳定性
l智能控制：
○触摸屏设置参数（速度1mm/s±0.5mm/s、保持时间1~99s）
○压力传感自动定位，实时显示位移与力值曲线
l模块化工装：
○弯曲工装：R5mm/R340mm压头，适配不同基板尺寸
○推脱工装：0.3mm/0.5mm钢棒可换，法向夹角<5°
○剪切工装：0.2mm半径压头，80mm可调行程
l安全防护：
○急停按钮、过载保护、试验完成自动复位
○双重定位保护（机械限位+电子感应）
l高精度驱动：
○闭环步进电机（2.2N·m扭矩），位移分辨率0.1mm
○PID动态调节，速度误差±0.5mm/s
l军工级可靠性：
○纯金属工装结构，寿命≥10万次测试
○符合AEC-Q200汽车电子测试标准
l灵活扩展：
○支持定制工装（如大尺寸基板夹具）
○可选配数据导出接口（USB/RS485）
l汽车电子：车用电容、连接器的机械强度验证（AEC-Q200-005/006）
l消费电子：手机/PCBA组件的装配应力测试
l军工航天：高可靠性器件的极限工况模拟
l质检实验室：第三方合规性认证（如IEC 60068-2-21）
类别 | 参数 |
输入电源 | AC220V±10%，50Hz/60Hz，2A |
测试模式 | 基板弯曲/推脱/剪切（一键切换） |
力值精度 | 推脱10N±1%、剪切5N±1% |
位移范围 | 0~50mm（分辨率0.1mm） |
工装配置 | 3套（弯曲/推脱/剪切），支持快速更换 |
环境适应性 | 工作温度5~30℃，湿度≤75%RH |
设备尺寸 | 350×400×600mm（45kg，华为灰配色） |
