产品详情LT-WL01B可焊性测试仪
LT-WL01B可焊性测试仪是一款专为引线式元器件设计的焊槽法测试设备，符合GJB360和GB/T2423.28标准要求。通过PLC+闭环伺服电机精准控制，结合7寸真彩触摸屏操作界面，实现焊锡温度、浸焊速度、深度等参数的智能化调节，适用于电子元器件生产、质检及研发领域的可焊性验证。
l精准控温系统：
○PID动态调节，温度范围200℃~400℃，控温精度±2℃（235℃时）
○支持定点温度补偿（如235℃、260℃等常用焊锡温度校准）
l智能运动控制：
○浸焊速度5.0~35.0mm/s（分辨率0.1mm/s），浸焊时间1.0~99.9s可调
○激光测距+力量感应定位，自动计算引脚浸入深度
l多功能夹具适配：

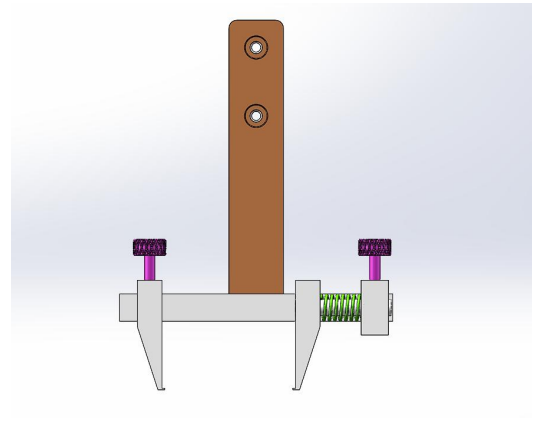

○开放式夹具（KF-01）：兼容大尺寸样品，弹簧夹紧设计

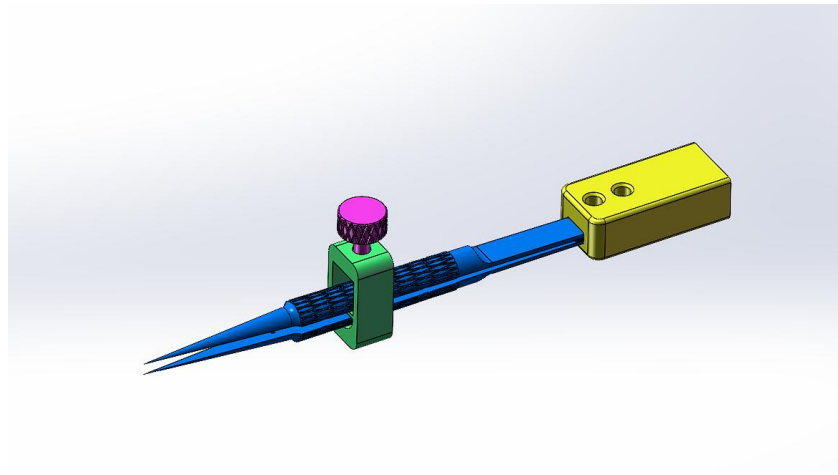

○镊镊型夹具（NX-01B）：专为微型元件设计，带角度调节装置
l安全防护：
○急停按钮、超温报警、自动断电保护
○抽屉式废料盒设计，避免焊锡飞溅风险
l军工级可靠性：
○纯钛焊锡炉耐腐蚀，容锡量7.2kg，功率1800W
○伺服电机驱动，位移误差±0.5mm
l智能化操作：
○触摸屏一键设置参数，支持10组试验数据存储
○自动生成焊接曲线，支持故障代码诊断
l模块化扩展：
○可选配多工位测试模块（支持并行测试）
○兼容ROHS、无铅焊锡等多种工艺要求
l电子制造：PCB元器件、连接器引脚的可焊性测试
l质量检测：依据GJB360标准进行军工产品验收
l研发验证：新材料（如高熔点焊锡）焊接工艺研究
l教育培训：焊接工艺教学与技能考核
类别 | 参数 |
输入电源 | AC220V±10%，50Hz/60Hz，16A保险丝 |
控温范围 | 200℃~400℃（分辨率0.1℃） |
运动控制 | 浸焊速度5.0~35.0mm/s，行程1~300mm（误差±0.5mm） |
锡炉配置 | 纯钛材质，尺寸120×110×70mm，容锡量7.2kg |
环境要求 | 工作温度5~30℃，湿度≤75%RH |
设备尺寸 | 540×450×588mm（华为灰配色） |
