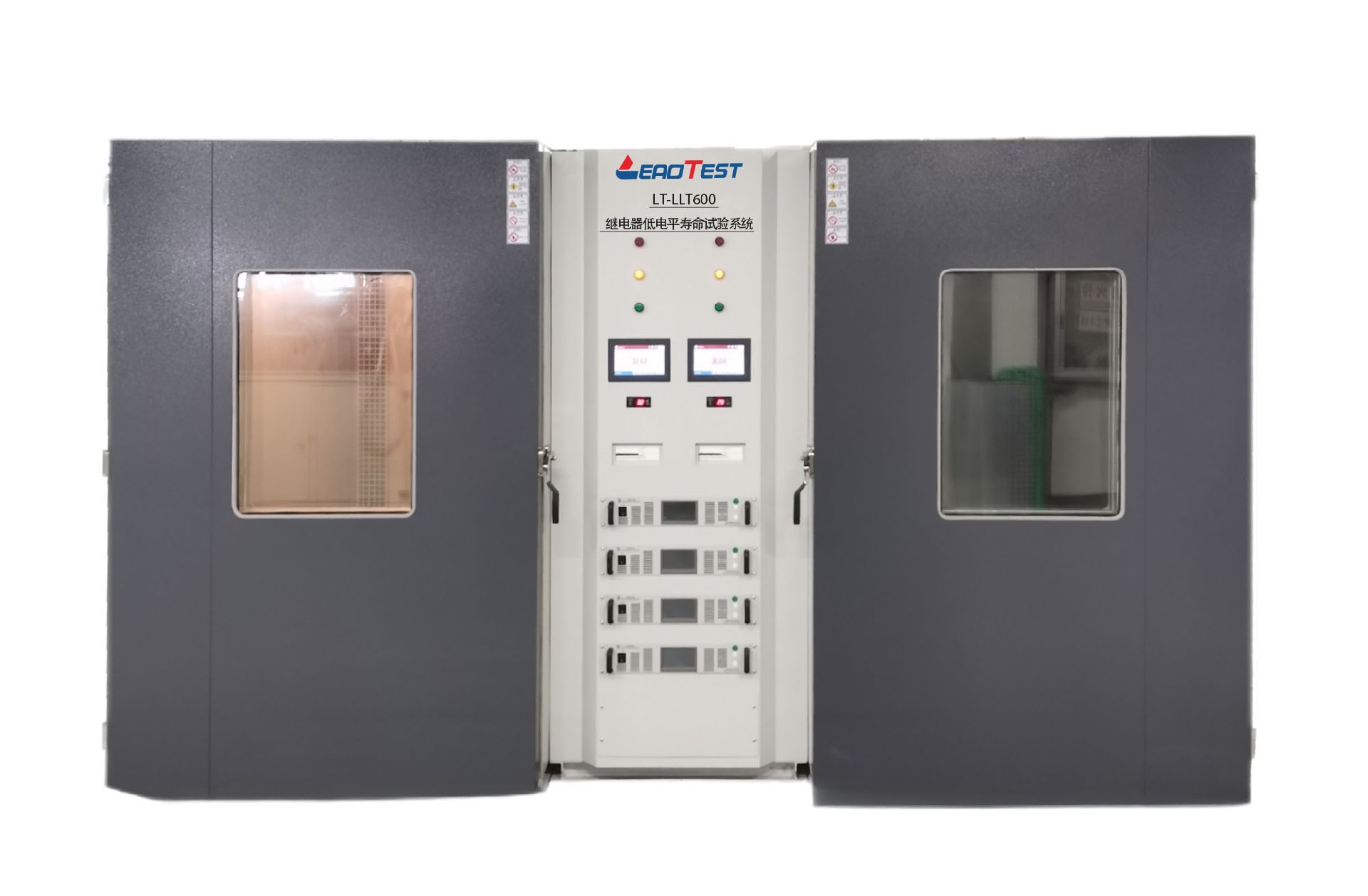

LT-LLT600继电器低电平寿命试验系统

1

试验标准

Ø 本系统试验线路和试验方法符合国军标GJB65B和GJB1461A的相关要求。

2

适用范围

Ø 适用于各种固态继电器、光 MOS 型继电器等类型的进行高低温寿命试验。

3

控制模式

Ø 计算机程控模式，主控计算机采用高可靠的标准工业用计算机（一体机）或根据需方要求配置标准商用计算机；

Ø Windows操作系统专用软件，类Windows的图形用户界面；

Ø 采用15”大屏幕液晶显示器，标准工控机键盘、鼠标进行操作。

4

高低温试验箱

Ø 一套系统由1台控制系统和2台高低温试验箱组成。

Ø 试验箱温度控制范围：-65～150℃；试验箱温度控制精度：≤±1℃；试验箱温度均匀性：≤2℃；

Ø 夹具测试引脚航空插座引出，采用航空插座连接线对接；

Ø 测试线采用航空插座连接，前面板安装。

Ø 微机实时检测、记录试验箱温度，实时描绘试验箱的温度-时间曲线，在整个试验过程中实时监控高温试验箱的温度，防止试验箱温度波动导致器件失效。

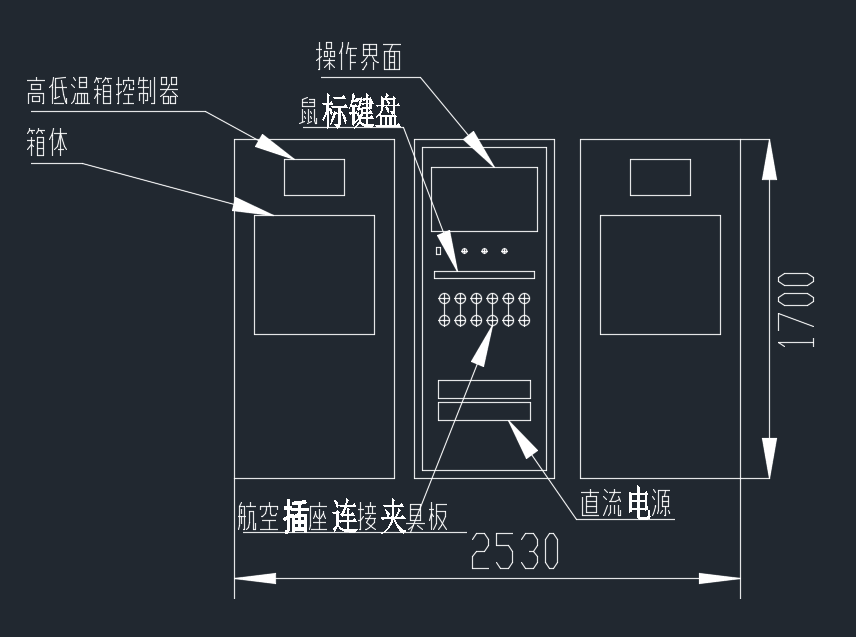

Ø 机柜示意图如下：

5

测试电源

Ø 配置40V/15A 试验电源用于线圈供电：

Ø 每台电源的负载变化率≦±1%+50mV，纹波（RMS）≦50mV，显示精度±1%±2LSB

Ø 每台电源均可恒压、恒流工作，具有过压、过流、短路、过热等保护功能。

6

检测控制板

Ø 控制系统配置6块控制检测板，每台高低温箱对应3块；

Ø 每块控制检测板由一套FPGA独立控制，对应控制一块测试试验板（试验通道）；

Ø 每块控制检测板独立管理该测试试验通道，控制该试验通道的动作频率；

Ø 在线实时检测所有工位的触点状态，实时判别检测结果是否超过设置的触点判定，若超过，记录报警工位；

Ø 故障次数：0~100次（0不判定），可设置；

Ø 动作频率：1次/分钟~1800次/分钟，可程控设置

Ø 开路电压10mV、30mV、50mV，闭合电流10uA、30uA、50uA

Ø 触点断故障判据：30Ω~100Ω，可设置

Ø 触点粘故障判据：触点开路电压的80%、85%、90%和95%，可设置

7

测试试验区

Ø 整机采用一板一区的控制方式，即配置6块由FPGA独立控制的控制检测板，一一对应控制20个试验通道的夹具板；

Ø 每个试验通道由一块测试试验板和一块检测控制板组成；

8

夹具测试板

Ø 供方根据需方要求进行继电器品种设计、加工老化测试试验板；

Ø 不同封装形式的继电器对应需要不同的测试板；

Ø 封装的继电器尺寸相差较大的对应需要不同的测试板；

Ø 测试夹具由引线航空插座引出，与控制系统检测板连接。

9

试验工位

Ø 每块测试板的检测试验工位为20组（常开或常闭）；

Ø 整机同时可插6块试验板，总计20组/块×6块=120个检测试验工位（120组常开或常闭）；

Ø 试验工位的数量与被试产品的外形有关，外形体积越大，试验工位相应减少，具体见测试试验板说明书。

10

系统软件

Ø 整机控制系统采用上、下位机通讯方式，上位机（工控机）通过标准RS485接口，与6套下位机（FPGA）进行通讯；

Ø Windows操作系统专用软件，类Windows的图形用户界面；

Ø 具有操作导向功能，操作方便、简洁，初学者不经培训就可以学会操作；

Ø 具有被试验继电器参数库编辑、记录、存储等功能，便于调用和查询；

Ø 每个试验通道测试故障次数可设置，器件测试结束后报警并提醒人工控制结束测试，或根据设置的报警时间，报警结束自动关闭电源及结束测试；

Ø 自动/手动定位或检测每个测试通道的试验参数，记录、保存数据并形成数据库；

Ø 设置试验过程中的检测故障情况，并记录故障次数；

Ø 实时查询测试板的插板状态；

Ø 测试暂停和继续的控制等功能；

Ø 保存所有试验信息，试验结果形成报表，方便统计、分析。

11

系统使用

环境条件

Ø 环境温度：-5℃～40℃

Ø 相对湿度：不大于80%

Ø 大气压强：750±30mmHg

Ø 周围环境无强磁场干扰和有害气体侵蚀

Ø 电网电压：AC220V±10%，单相三线制,6kW

Ø 电网频率：50Hz±2Hz
