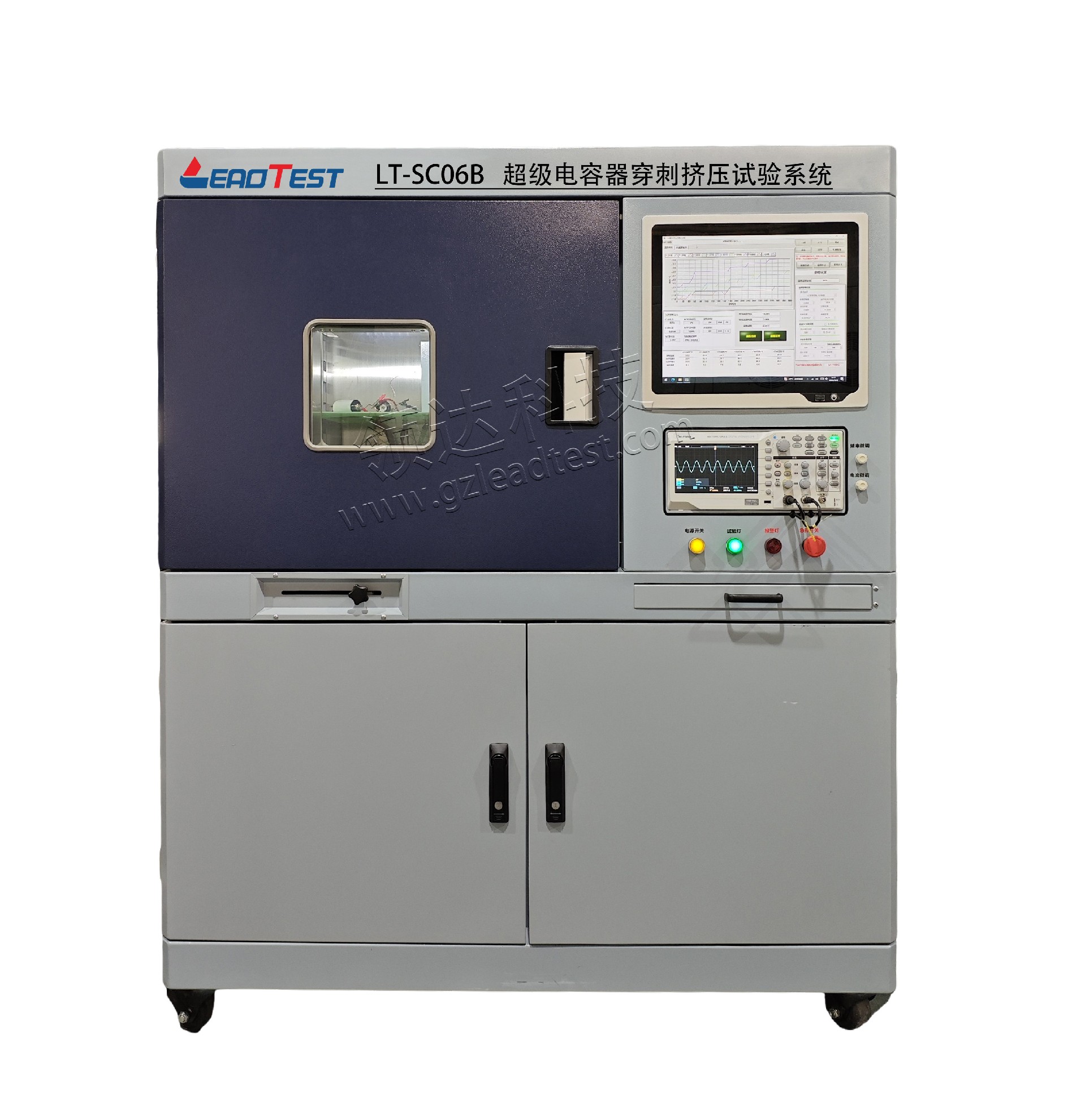

产品详情LT-SC06B超级电容器穿刺挤压试验系统
1、产品概述
LT-SC06B超级电容器穿刺挤压试验系统是领达科技推出的一款专为超级电容器性能验证而设计测试系统。该系统严格依据GB/T34870.1-2017标准设计制造，采用PLC+伺服电机控制系统和7寸触摸屏人机界面，配备耐高温钢针（直径5-8mm，针尖60°）和半径75mm半圆柱挤压板，专用于超级电容器的穿刺试验和挤压试验验证。通过16bit精密AD/DA转换技术，可实现0-6.5V/10A范围内的恒压恒流充电及20-50mm/s可调速度的机械穿刺/挤压测试，满足超级电容器在极端机械应力下的安全性能评估需求。
2、核心功能
l双模式测试：
○穿刺试验：
1) 恒流充电至额定电压
2) 钢针以20-50mm/s速度垂直贯穿
3) 监测爆炸/起火现象
○挤压试验：
1) 恒流充电至额定电压
2) 半圆柱体垂直极板方向挤压
3) 持续至电压归零或壳体破裂
l智能监控：
○实时显示电压/电流曲线
○自动记录测试过程数据
○异常状态声光报警
l安全防护：
○阻燃防爆箱体（IP54等级）
○急停按钮+过载保护
○测试过程全程监控
3、技术优势
技术亮点 | 性能参数 | 标准符合性 |
精密传动 | 伺服电机控制 （±0.1mm定位） | 满足GB/T34870.1-2017 6.4.1.16/17 |
双重测试 | 穿刺+挤压模式快速切换 | 支持标准全项测试 |
高精度电源 | 电压精度±0.2%FS | 16bit DA控制 |
安全设计 | 三重防爆结构 | 通过CNEX防爆认证 |
4、应用场景
l新能源汽车：车载超级电容模组机械安全性验证
l电力储能：储能电容阵列抗冲击测试
l军工装备：弹载电容极端环境耐受性评估
l质检机构：出口产品IEC62391-2标准认证
典型测试案例：
l穿刺试验：6.5V超级电容在30mm/s穿刺速度下的安全表现
l挤压试验：10A充电状态下壳体破裂临界点测试
l长期验证：100次循环机械应力测试
5、技术指标（可定制）
电气系统：
参数 | 指标 | 测试条件 |
电压范围 | 0-6.500V | 16bit DA控制 |
电流范围 | 0-10.000A | 精度±0.2%FS |
分辨率 | 电压0.001V/电流0.001A | 全量程 |
机械系统：
参数 | 指标 |
穿刺速度 | 20-50mm/s可调 |
挤压板规格 | 半径75mm半圆柱 |
钢针参数 | Ø5-8mm/60°尖角 |
传动精度 | ±0.1mm |
安全防护：
项目 | 规格 |
防爆箱体 | 304不锈钢+钢化玻璃观察窗 |
急停响应 | <100ms |
温度监控 | 0-40℃实时监测 |
环境适应性：
参数 | 标准配置 | 定制选项 |
工作温度 | 0-40℃ | -20-60℃ |
湿度范围 | ≤80%RH | ≤95%RH |
电源要求 | AC220V±10% | AC380V |
