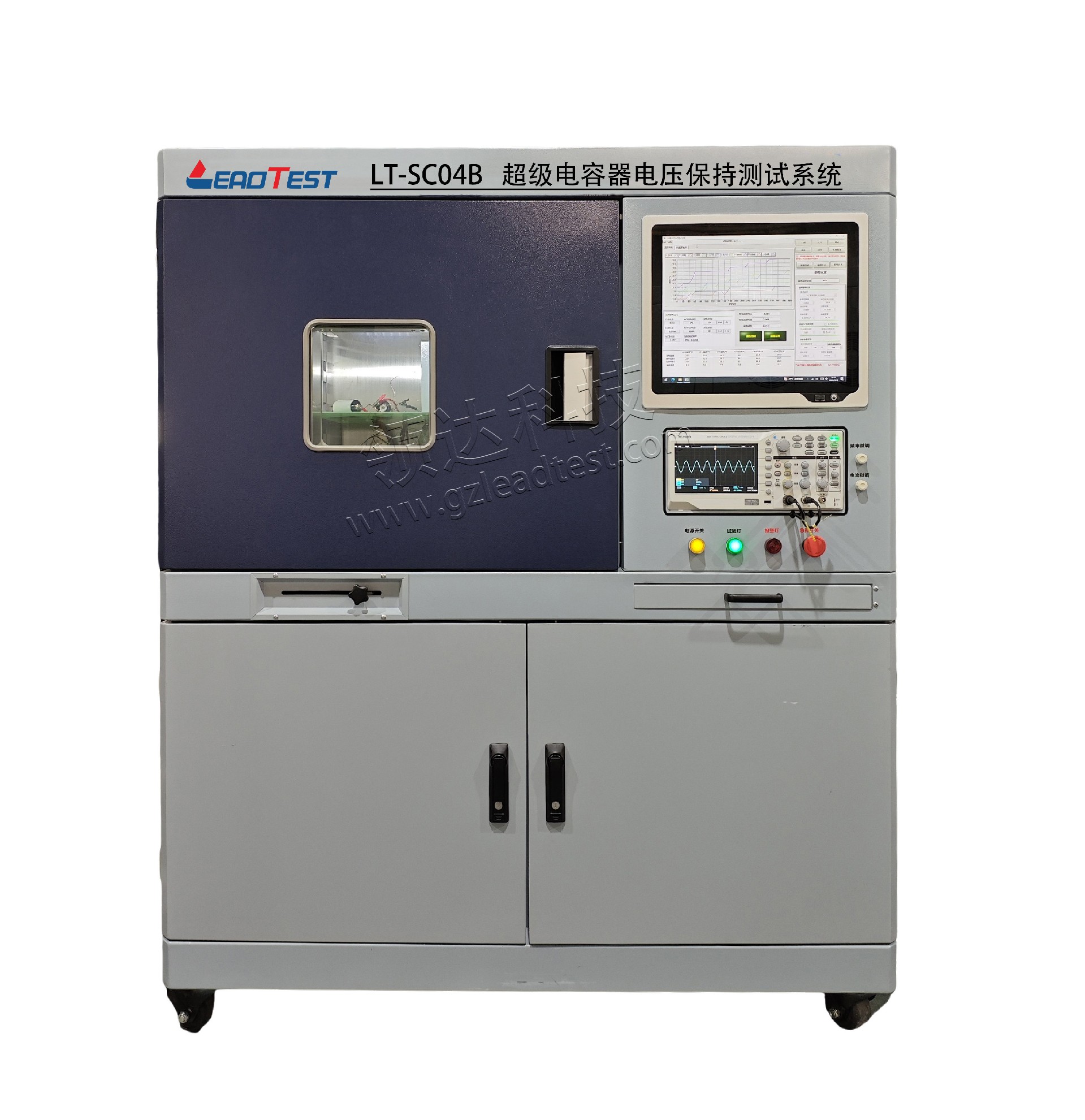

产品详情LT-SC04B超级电容器电压保持测试系统
1、产品概述
LT-SC04B超级电容器电压保持测试系统是领达科技推出的一款专为超级电容器性能验证而设计测试系统。该系统严格依据GB/T34870.1-2017标准设计制造，采用PLC控制系统和7寸触摸屏人机界面，专用于超级电容器电压保持能力测试，可精确测量电容器在额定电压恒压充电30min后，静置24h的端电压保持率（≥85%额定电压）。设备集成16bit精密AD/DA转换模块，电压测量精度达±0.2%FS，满足超级电容器研发和质量控制的严苛测试需求。
2、核心功能
l标准测试流程：
○恒流充电至额定电压UR
○恒压保持30分钟（0-9999min可设）
○静置24小时（1-9999h可设）
○自动计算电压保持率=端电压/UR×100%
l智能判定：
○自动对比初始电压（阈值≥85%）
○超限声光报警+数据标记
l安全防护：
○阻燃防爆箱设计
○短路放电保护机制
○过压/过流双重保护
3、技术优势
技术亮点 | 实现效果 | 测试标准符合性 |
16bit高精度采集 | 电压分辨率0.001V | 满足GB/T34870.1-2017 6.4.1.7条款 |
PLC+STM32双控 | 响应时间<10ms | 高于标准测试要求 |
模块化电源设计 | 恒压/恒流无缝切换 | 支持标准测试全流程 |
防爆安全结构 | IP54防护等级 | 通过CE安全认证 |
4、应用场景
l新能源汽车：车载超级电容模组电压保持率验证
l智能电网：储能电容阵列长期静置性能评估
l军工装备：弹载电容在极端环境下的电压稳定性测试
l质检机构：超级电容器GB/T34870标准符合性认证
典型测试案例：
l5.0V超级电容：24h静置后电压≥4.25V（85%UR）
l大电流充电测试：支持40A恒流充电
l长时间老化验证：9999小时持续测试能力
5、技术指标（可定制）
基础性能：
参数 | 标准配置 | 可定制选项 |
电压范围 | 0-5.000V | 0-10.000V（高压版） |
电流范围 | 0-40.00A | 0-100.00A（强流版） |
电压精度 | ±0.2%FS±0.2%RD | ±0.1%FS（计量级） |
静置时间 | 1-9999h | 99999h（长周期版） |
扩展功能：
模块 | 标准功能 | 升级选项 |
数据接口 | 本地存储 | RS485/以太网远程监控 |
环境箱 | 常温测试 | -40℃~85℃恒温箱集成 |
工位扩展 | 单工位 | 6工位并行测试 |
机械规格：
参数 | 标准配置 | 特殊要求 |
防护等级 | IP54 | IP65（防尘防水） |
防爆标准 | 阻燃箱体 | 防爆认证（Ex dⅡC） |
设备功率 | ≤600W | ≤1500W（多工位版） |
