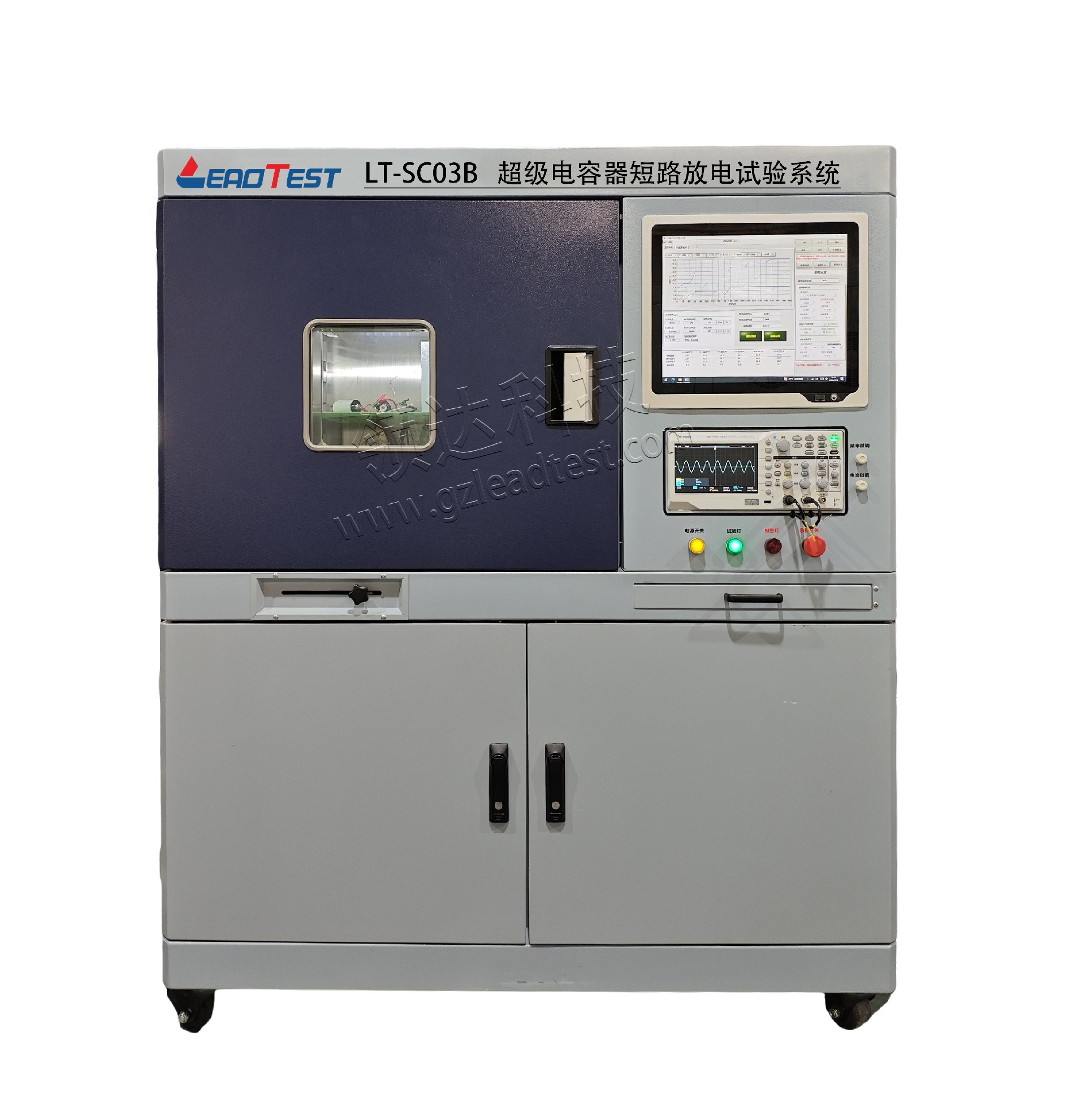

产品详情LT-SC03B超级电容器短路放电试验系统
1、产品概述
TLC-SC03B超级电容器短路放电试验系统是领达科技推出的一款专为超级电容器性能验证而设计测试系统。该系统严格依据GB/T34870.1-2017标准设计制造，采用PLC控制系统和7寸触摸屏人机界面，配备气动短路开关（回路阻抗≤5mΩ）和罗氏线圈测量系统，专用于超级电容器短路放电性能测试。通过16bit精密AD/DA转换技术，可实现0-5V/40A范围内的恒压恒流充电及短路放电测试，精确记录放电电流波形，验证电容器在极端短路条件下的安全性能。
2、核心功能
l标准测试流程：
○恒流充电至额定电压UR
○恒压保持1小时（0-9999min可设）
○25℃±5℃静置1小时
○气动开关短路放电10分钟
○示波器+罗氏线圈记录电流波形
l安全监测：
○实时监测爆炸/起火/漏液现象
○阻燃防爆箱防护（IP54等级）
○过流自动保护（阈值可设）
l数据分析：
○峰值电流捕捉（泰克TBS1102示波器）
○放电电阻测量（精度±0.2%）
○测试报告自动生成
3、技术优势
技术亮点 | 性能参数 | 标准符合性 |
气动短路系统 | 响应时间<10ms | 满足GB/T34870.1-2017 6.4.1.6条款 |
高精度采集 | 16bit AD/DA转换 | 电压精度±0.2%FS |
双重测量 | 罗氏线圈+示波器 | 电流测量误差<1% |
安全设计 | 三重防爆结构 | 通过CE/CNEX防爆认证 |
4、应用场景
l新能源汽车：超级电容模组短路安全验证
l电力储能：储能电容阵列短路耐受测试
l军工装备：弹载电容极端工况模拟
l质检机构：出口产品IEC62391标准认证
典型测试案例：
l5V/40A超级电容：10分钟短路放电测试
l大电流冲击：峰值电流≥1000A记录
l安全验证：100次循环短路耐久测试
5、技术指标（可定制）
电气参数：
项目 | 参数指标 | 测试方法 |
电压范围 | 0-5.000V | 16bit DA控制 |
电流范围 | 0-40.00A | 罗氏线圈测量 |
恒压精度 | ±0.2%FS | 额定负载下 |
短路阻抗 | ≤5mΩ | 四线法测量 |
机械性能：
项目 | 参数指标 |
短路开关 | 气动式（寿命10万次） |
防爆箱体 | 304不锈钢+观察窗 |
设备尺寸 | 600×800×1200mm |
扩展功能：
模块 | 标准配置 | 可选升级 |
数据接口 | USB存储 | 千兆以太网 |
工位数量 | 单工位 | 多工位并联 |
环境箱 | 常温测试 | -40℃~85℃恒温 |
