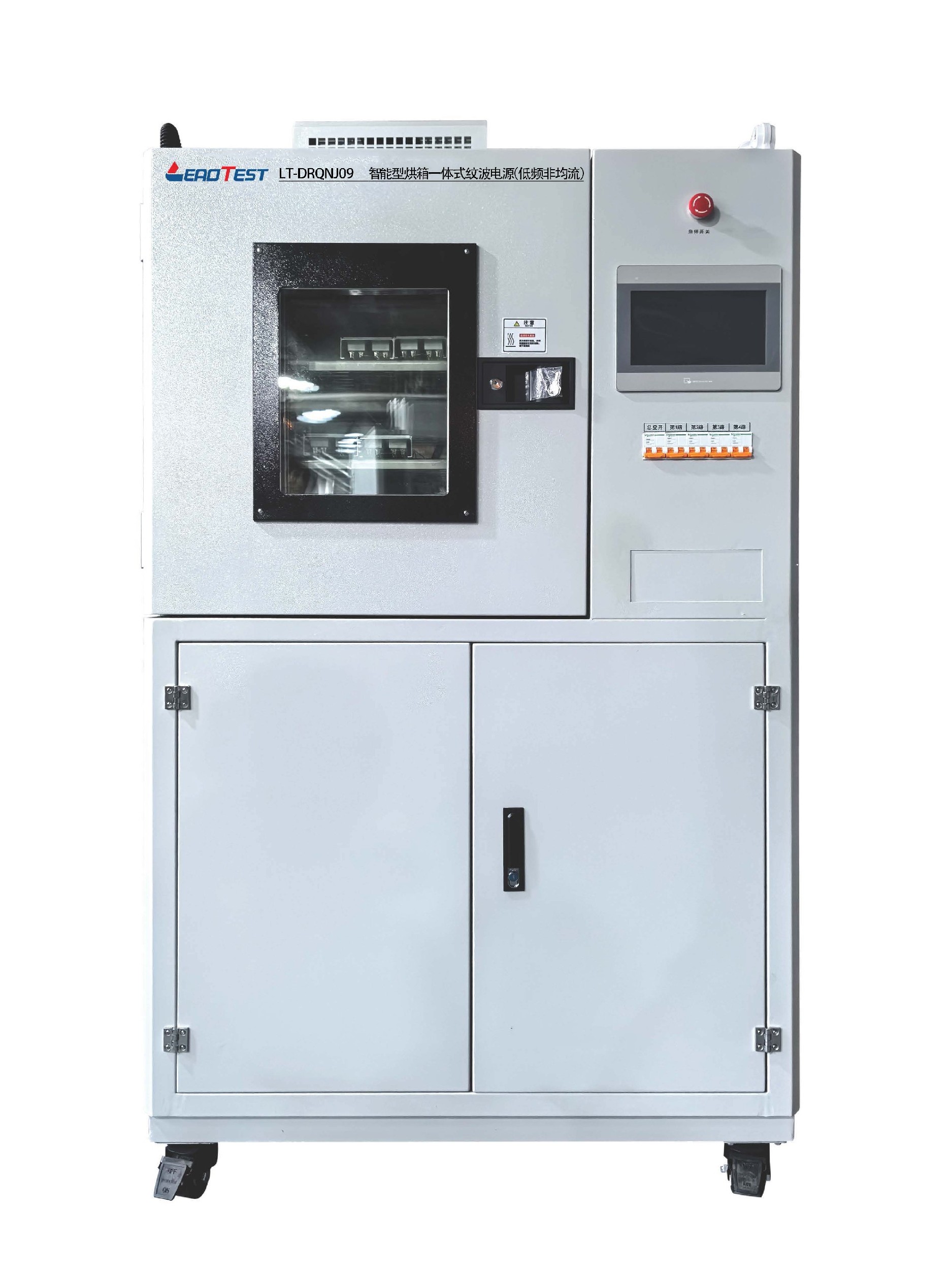

产品详情LT-DRQNJ09 智能型烘箱一体式纹波电源（低频非均流）
1、产品概述
LT-DRQNJ09是领达科技研发的智能低频电容测试系统，专为40Hz-10kHz工况下的电容器耐久性测试而设计。系统集成4台独立纹波电源与智能温控烘箱（550×560×600mm），采用交直流叠加输出技术（DC800V/1A + AC50V/50A×2），支持非均流模式下的多电容并行测试，为电容制造商提供精准的寿命评估与温升分析解决方案。
2、核心功能
(1) 大电流低频测试
l直流输出：0-800V连续可调（分辨率0.1V），纹波≤0.01%+10mV。
l低频交流：40Hz-10kHz正弦波（失真≤5%），双通道50A大电流输出，适配高容值电容测试。
(2) 智能温升监测
l烘箱温度范围-20℃~150℃，均匀度±2℃，透明观察窗+射灯实时监控电容状态。
l 超温自动保护，模块化风机与加热管设计，维护便捷。
(3) 灵活控制模式
l7寸触摸屏一键设定参数（频率、电流、运行时间1-9999小时），支持非均流独立控制。
lRS485通信（Modbus协议）兼容自动化产线集成。
(4) 多重安全防护
l过压/过流/超温三重保护，异常断电自动放电（残余电压≤24V）。
l急停开关+运行状态指示灯（黄/绿/红三色），保障操作安全。
3、技术优势
(1) 高精度输出
l直流源效应≤0.1%，时漂≤0.2%，频率误差≤±0.1%，确保测试数据可靠性。
l交流电流分辨率0.1A，满足大电流低频纹波严苛测试需求。
(2) 工业级结构设计
l 整机尺寸1100×1800×1100mm，重量≤300kg，满负荷连续工作设计。
l 宽环境适应性（-20℃~50℃，湿度≤90%），防护等级IP20。
(3) 可扩展性强
l可选配定制夹具（需单独订购），兼容0.1-33000μF电容测试范围。
4、应用场景
(1) 电解电容制造
l低频大电流工况下的电解电容寿命加速测试。
(2) 工业电源质检
l工频电源输入滤波电容的温升与耐久性验证。
(3) 新能源设备开发
l光伏逆变器、充电桩电容的可靠性评估。
(4) 军工与汽车电子
l严苛环境下电容性能的极限测试。
5、技术指标（可定制）
（一）烘箱部分 | |
1、烘箱内尺寸 | 550*560*600mm (宽*深*高) 烘箱内尺寸 |
2、温度范围 | 室温+20℃~+150℃ |
3、温度波动度 | ±0.3℃（空载，达到设定温度1小时后测量） |
4、温度均匀度 | ±2℃（空载，达到设定温度1小时后测量） |
5、运行时间 | 连续长时间工作，时间可自行设置 |
6、安全保护装置 | 超温报警保护器，温度失控自动切断烘箱电源； 风机和加热管按模块化分立设计，方便后续检修； 面板透明玻璃，内层加装射灯，方便查看内部情况； |
DC800V1A AC50V50A*2产 品 主 要 技 术 指 标 | |
输入输出 | 输入：交流单相220V±10% 50Hz±10% 输出：交直流叠加输出，由三个端子引出， 输出直流最高电压电流值：同产品规格 单边输出交流最高电压电流值：同产品规格 |
（一）直流部分 | |
1、稳压精度 | 源效应：≤0.1%额定值（仅由于输入源电压变化±10%时引起的输出电压变化率） 时漂：≤0.2%额定值（仅由于电源连续工作时间大于8小时时引起的输出电压变化率） 温漂：≤0.03%额定值／℃（仅由于在电源使用环境温度范围内，由环境温度变化引起的输出电压变化率） 负载效应：≤0.2%额定值（仅由于输出电流从零至额定值变化时引起的输出电压变化率） |
2、纹波（r.m.s） | ≤0.01% +10mV（80%~100%额定输出时测量 ） |
3、输出电压调节范围 | 近似0~额定电压值连续可调 |
4、自动计时范围 | 1~9999小时 |
5、输出电压设定 | 触摸屏设定，远程485通信设定 |
6、保护方式 | 过压、过流自动保护 |
7、短路报警 | 允许短路并声音报警 |
8、工作方式 | 长期满负荷连续工作 |
9、输出电压电流显示方式 | 触摸屏显示 |
10、输出电压电流显示分辨率 | 0.1V；1mA |
11、整机电压、电流表误差 | ≤±1%±1个字（计量范围10％~100％额定值） |
12、整机时间表误差 | ≤±0.01% |
（二）交流部分 | |
1、输出电压调节范围 | 1%~额定电压值连续可调 |
2、输出电流调节范围 | 1%~额定电流值连续可调 |
3、输出波形 | 正弦波（失真度≤5%，满功率输出功率时测量） |
4、输出频率 | 频率40Hz~10kHz可调（频率误差≤±0.1%） (频率2kHz以上时交流最高电压为25V) |
5、输出电压电流显示方式 | 触摸屏显示 |
6、输出电压电流显示分辨率 | 0.1V；0.1A（均显示有效值） |
7、输出电压电流设定方式 | 触摸屏设定 / 远程485通信设定 |
8、整机电压、电流表误差 | ≤±1.5%±2个字（计量范围10％~100％额定值） |
9、通信方式 | 485通信（标配） |
10、保护方式 | 过压、过流自动保护 |
11、工作方式 | 长期满负荷连续工作 |
12、电源适用负载特性 | 容性负载 |
13、环境条件 | 使用场所：仅在室内使用 温 度：-20℃～50℃ 空气湿度：≤90% |
14、发货配件 | 企业标配（保险丝、易损件等） |
15、输出端子放置 | |
16、备注 | 需要夹具的客户请在订货时明确 |
