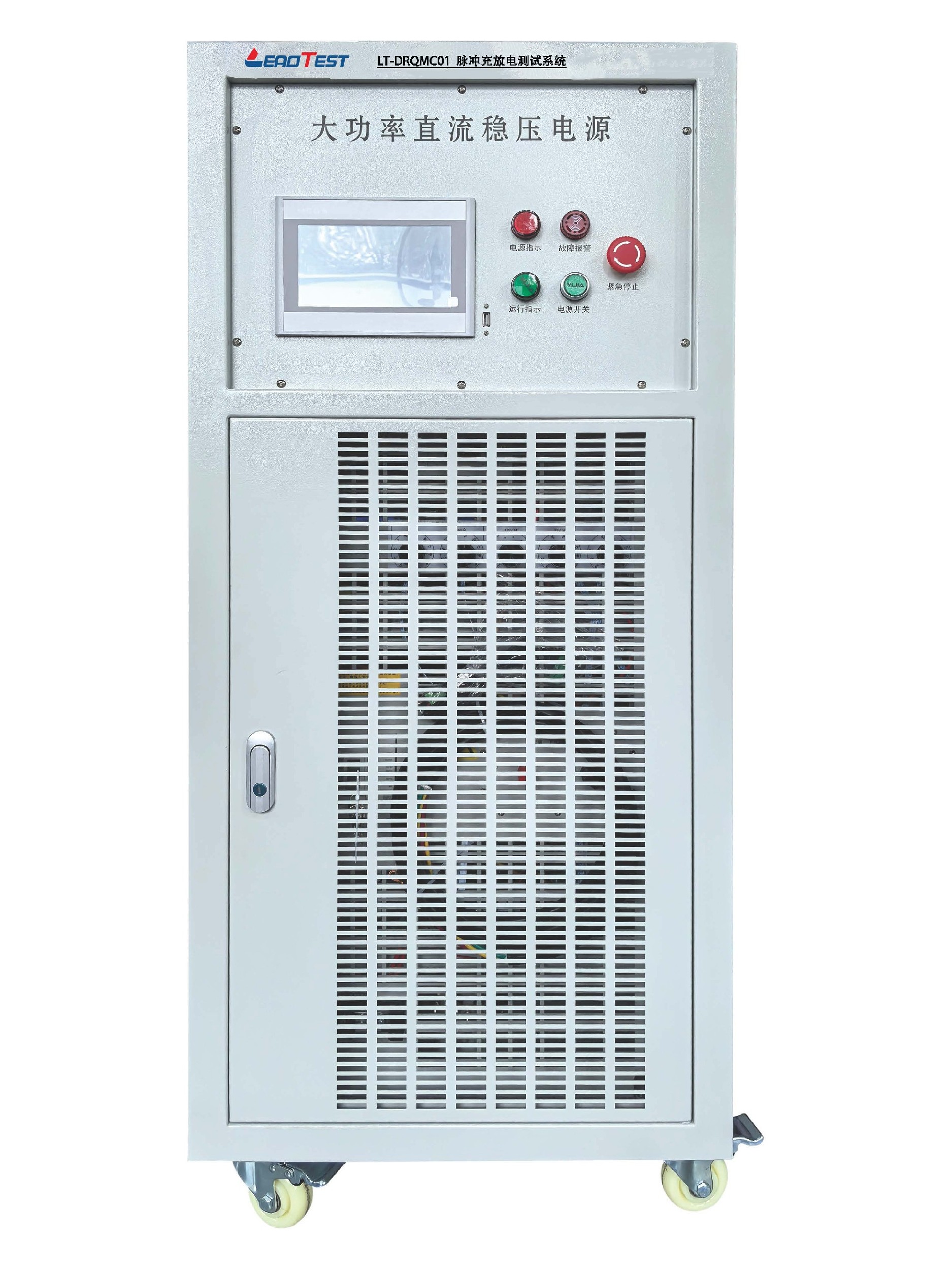

产品详情LT-DRQMC01脉冲充放电测试系统
1、产品概述
LT-DRQMC01是领达科技研发的专业级脉冲充放电测试系统，专为电容器、超级电容等储能元件的性能评估而设计。该系统集高精度直流电源（700V/28A）与智能充放电模块于一体，支持0.1-33000μF宽容量范围测试，具备20位并联夹具（可选防爆箱体），可模拟严苛工况下的脉冲充放电循环，为新能源、电力电子等领域的研发与质量控制提供可靠测试方案。
2、核心功能
(1) 高精度充放电控制
l充放电电压0~700V连续可调（分辨率0.1V），电流0~28A可调（分辨率0.01A），支持100A瞬时峰值电流。
l充/放电时间0.001-360s可设，单周期循环次数达100万次，满足长期耐久性测试需求。
(2) 智能化参数管理
l7寸触摸屏一键设定充放电电阻（0-200Ω/4KW）、循环次数等参数，实时显示电压、电流及循环进度。
l支持RS485通信（Modbus协议），可远程监控或联动多台设备。
(3) 多重安全防护
l过压、过流、过热、缺相四重保护，IGBT无触点开关确保高频切换可靠性。
l自动放电功能（秒级释放残余电荷），高压指示灯（＞24V点亮）警示操作风险。
(4) 数据追溯与分析
l内置报警记录（11类故障代码）与运行日志存储，支持U盘导出测试数据。
3、技术优势
(1) 高效能电源架构
l采用三相380V输入，转换效率≥90%，纹波≤0.5%（Vrms），瞬态响应时间≤9ms。
l双电压档位（700V/100V）自动切换，适配不同容量电容测试。
(2) 工业级可靠性
l宽温工作（-20℃~40℃），防护等级IP20，关键参数温漂≤0.5%/℃。
l模块化设计，尺寸480×800×1400mm（含防爆夹具），便于产线部署。
(3) 灵活扩展性
l可选配外接充放电电阻，支持定制化夹具与测试方案。
4、应用场景
1. 新能源储能测试
l超级电容、锂离子电容的脉冲循环寿命评估。
2. 电力电子研发
l逆变器直流母线电容的瞬态冲击性能验证。
3. 军工与航空航天
l极端环境下储能元件的可靠性测试。
4. 质量检测与认证
l符合IEC、GB等标准的电容器耐久性试验。
5、技术指标（可定制）
1、输入输出 | 输入：交流三相380V±10% 50Hz±10% 输出：直流稳压稳流 输出最高电压电流值：DC700V 28A（推荐规格） |
2、稳压精度 | 源效应：≤0.1%额定值±1个字（仅由于输入源电压变化(-5%/+10%)时引起的输出电压变化率，90%额定输出时测量） 时漂：≤0.3%额定值±1个字（仅由于电源连续工作时间大于8小时时引起的输出电压变化率） 温漂：≤0.5‰/℃±1个字（半小时内）（仅由于在电源使用环境温度范围内，由环境温度变化引起的输出电压变化率） 负载效应：≤0.2%额定值±1个字（仅由于输出电流从零至额定值变化时引起的输出电压变化率） |
3、稳流精度 | 源效应：≤0.1%额定值±1个字（仅由于输入源电压变化(-5%/+10%)时引起的输出电流变化率，90%额定输出时测量） 时漂：≤0.3%额定值±1个字（仅由于电源连续工作时间大于8小时时引起的输出电流变化率） 温漂：≤0.5‰/℃±1个字（半小时内）（仅由于在电源使用环境温度范围内，由环境温度变化引起的输出电流变化率） 负载效应：≤0.2%额定值±1个字（仅由于输出电压从零至额定值变化时引起的输出电流变化率） |
4、纹波（Vrms） | ≤0.5%额定值+10mV（80%~100%额定输出时测量） |
5、纹波（Vpp） | ≤1.5%额定值+10mV（80%~100%额定输出时测量） |
6、效率 | ≥90% |
7、输出电压调节范围 | 近似0~额定电压值连续可调 |
8、输出电流调节范围 | 近似0~额定电流值连续可调 |
9、输出电压、电流设定 | 触摸屏 |
10、保护方式 | 过压、过流、过热、缺相自动保护 |
11、短路保护 | 短路保护 |
12、工作方式 | 长期满负荷连续工作 |
13、输出电压、电流显示方式 | 液晶屏 |
14、输出电压、电流显示分辨率 | 0.1V； 0.01A |
15、开机冲击 | ≤2%额定电压 |
16、瞬态响应时间 | ≤9ms |
17、整机电压、电流表误差 | ≤±1%额定值±1个字（计量范围5％~50％额定值） ≤±0.5%额定值±1个字（计量范围50％~100％额定值） 注：1‰额定值不足一个字按一个字算 |
18、电源适用负载特性 | 电阻、电容、脉冲等 |
19、环境条件 | 使用场所：仅在室内使用 温 度：-20℃～40℃ 空气湿度：≤80% |
20、电源尺寸 | 宽433（飞边480）mm 深650mm 高222mm |
21、随机配件 | 企业标配（说明书1份、装箱单1份、客户意见反馈表1份） |
LT-DRT01充放电电源模块
序号 | 类别 | 项目 | 技术指标 |
1 | 输入输出 | 工作电压 | 单相220V±10% 50Hz±10% |
输入电压 | DC10-700V/10-100V 电压输入手动分档 | ||
输入过压保护 | DC700V档过压保护720V（与限流保护电阻同时自动切换） DC100V档过压保护110V（与限流保护电源同时自动切换） 保护方式切断直流输入 | ||
输入电流 | 20A | ||
输入储能 | 具备输入储能电容 | ||
2
| 充放电功能 | 充电时间设定 | 0.001-60S |
放电时间设定 | 0.001-360s | ||
停止时间设定 | 0-60s | ||
计时误差 | ≤1% | ||
单周期充放电次数 | 1-1000000次(一次完整的充放电周期：N次充放电+1次停止) | ||
循环次数 | 1000000次 | ||
充电保护电阻 | 700V档8Ω 100V档1Ω 随电压分档自动切换 | ||
充电电阻调节范围 | 0-100Ω 4KW | ||
充电峰值电流 | ≤100A | ||
外接充电电阻功能 | 具备 | ||
放电保护电阻 | 700V档8Ω 100V档1Ω 随电压分档自动切换 | ||
放电电阻调节范围 | 0-200Ω 4KW | ||
放电峰值电流 | ≤100A | ||
外接放电电阻功能 | 具备 | ||
电阻调节方式 | 手摇连续旋转调节 | ||
开关方式 | 无触点电子开关（IGBT） | ||
安全防护 | 输入物理保护切断（待机时） | ||
停止自动延时30S放电 | |||
关机/断电快速自动放电（秒级） | |||
3 | 设定+显示 | 触摸屏设定 | 充放电时间设定；停止时间设定；单周期充放电次数设定；循环次数设定； |
液晶屏显示 | 单周期充放电次数显示；循环次数显示；输入电压显示（分辨率0.1V） 充电时间显示；放电时间显示；停止时间显示； | ||
电阻预置显示 | 数码管显示（1Ω） | ||
电阻预置保护 | 电阻预置与脉冲运行互锁保护 | ||
计次次数提示 | 计数次数到声光及界面提示 | ||
4 | 使用环境 | 使用场所 | 仅在室内使用 |
温度 | 温度：-20℃+40℃ | ||
空气湿度 | 空气湿度：≤80% | ||
5 | 随机配件 | 企业标配 | 保险丝2只 |
说明书1份 | |||
装箱单1份 | |||
6 | 负载 | 电容 | 容量范围0.1-33000uf |
7 | 脉冲模块尺寸 | 宽433（飞边480）mm 深≤800mm 高≤1400mm(不包含前把手和后铜排的尺寸) | |

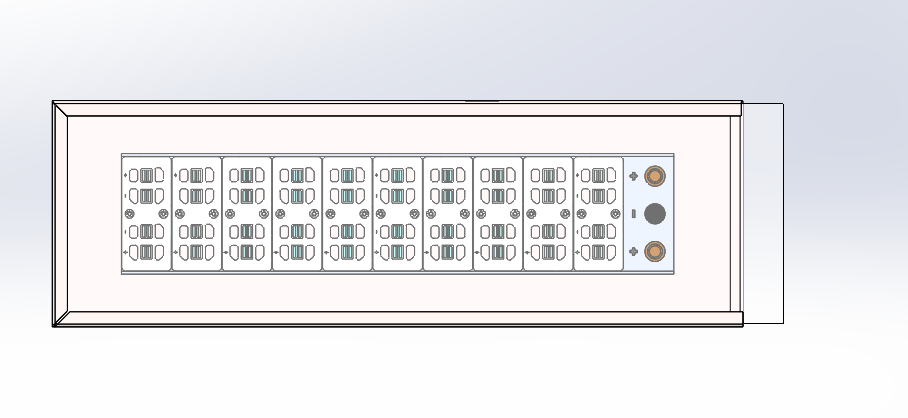

8 | 备注 | 本次配套的夹具比较特殊，由20位并联夹具和防爆箱体组成，式样参见示意图。 此夹具另行收费。
| |
