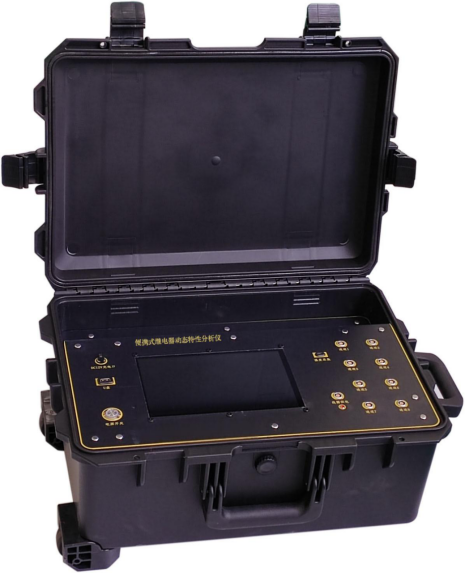

LT-RD100 便携式继电器动态特性分析仪

线圈测量

静态电阻、吸合/释放电压、励磁电流、得电等效电阻（电压÷电流）

触点静态

8 组独立触点或 4 组转换触点的接触电阻（千次动作）

触点动态

吸合/释放过程 100ms 内接触电阻变化曲线，10kHz 采样

动作时间

吸合/释放时间、吸合回跳/释放回跳时间（8 通道同步）

卡滞检测

8 通道自动逻辑判断，千次触点卡滞测试

温度采集

环境温度、线圈温度（外置传感器）

延时继电器

0~10s 延时时间测量

数据与校准

一键全自动测量、动态曲线绘制、U盘保存、内置标准电阻自校准

静态电阻（断电）

10~200Ω / 0.1Ω；200~2000Ω / 1Ω；2000~20000Ω / 10Ω

±1%±5字 / ±1%±2字 / ±1%±2字

得电实时电流

1~20mA / 0.1mA；20~200mA / 1mA；200~2000mA / 10mA

±5%±1mA / ±2%±1mA / ±2%±5mA

得电电压 / 吸合释放电压

DC3~10V / 0.01V；DC10~150V / 0.05V

±1%±0.1V / ±1%±0.5V

励磁电流

1~2000mA（同得电电流三档）

同得电电流

接触电阻

0~100mΩ / 0.1mΩ；100~1000mΩ / 1mΩ；1000~10000mΩ / 10mΩ

±5%±0.5mΩ / ±2% / ±2%

动态曲线

阻值 0~10Ω；100ms 窗口；10kHz

—

吸合/释放时间

0~100ms / 10μs（至常开首次闭合瞬间，不含回跳）

±(1%读数+10μs)

吸合回跳/释放回跳时间

0~100ms / 10μs（自触点首次闭合至稳定闭合）

±(1%读数+10μs)

卡滞检测

8 通道自动逻辑判断，千次触点卡滞测试

—

温度采集（内置）

5~80℃

±1℃

延时继电器时间

0~10s / 1ms

±(1%读数+10ms)

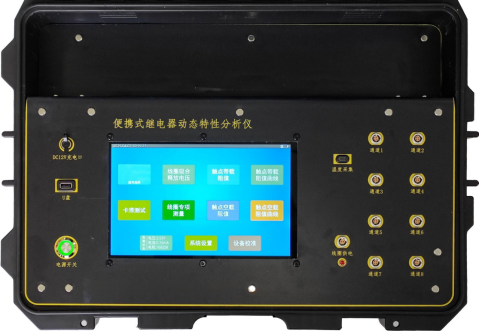

显示

7寸工业液晶屏

—

数据存储 / 导出

内置存储 + U盘保存

—

校准

内置标准电阻自检校准

—

供电

内置大容量锂电池组，免市电现场作业

—

免市电现场作业

内置锂电池，车辆段、隧道、站台等无供电场所直接检测，即拆即测

带载动态测量

复现真实工作工况，捕捉吸合/释放瞬间触点弹跳、接触劣化等静态测不出的隐性缺陷

一键全自动

一键启动全流程，数据自动存储、异常自动报警，一线检修人员零门槛操作

8 组触点同步

同一继电器 8 组独立触点或 4 组转换触点同步采集，卡滞一次判出

现场自校准

内置标准电阻，现场快速自检校准，抵消温度与长期使用带来的漂移

静态动态一体

线圈 + 触点静态 + 带载动态一次采集，一台顶多台工具

1

LT-RD100 主机

1 台

2

专用开尔文四线测试线夹套件

1 套

3

充电器 / 电源适配器

1 套

4

产品使用说明书

1 份

5

产品合格证

1 份
